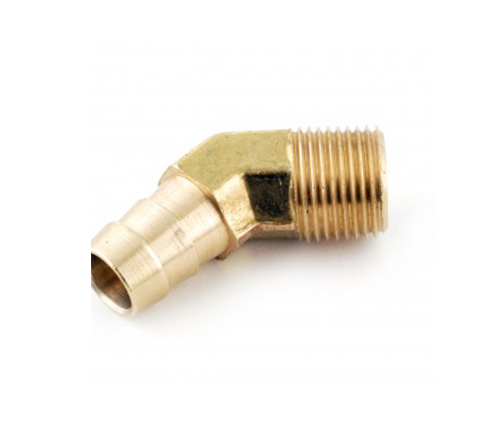

1/8 NPT X 1/4 Letku barb asentaa 45 ° uros kyynärpää

1/8 NPT X 1/4 Letku Barb asentaa 45 ° Uros kyynärpää 139
45 asteen kyynärpää letkun kytkemiseksi kierteitetylle putkelle kulman asennuksessa kytketään letkuun toiseen päähän ja siinä on NPT-urosliitin päällä.
Asennus yhdistyy letkuun toisessa päässä ja on toisessa NPT -urosliitin.
Messinki korroosionkestävyydelle, ulottuvuus korkeissa lämpötiloissa ja matala magneettinen läpäisevyys.
Piiloasennus luo tiukan tiivisteen joustavalle ja puolivälille letkusta, kun sitä käytetään letkunpuristimen tai puristusholkin tai holkin kanssa (myydään erikseen) · käytettäväksi muovi- tai kumiletkun kanssa.

Tyypillinen sovellus:
Lämpötilanhallintapiirit, pneumaattiset piirit, tyhjiö- ja nestejärjestelmät
testilaite, voiteluaine, jäähdytysnesteen viivat

Paine:
Kestävät muoviputken purskepaineita

Ota yhteyttä

Tekniset tiedot

Viittausosa nro:
140 -HE145 -139HB -KF -PS45 -13945

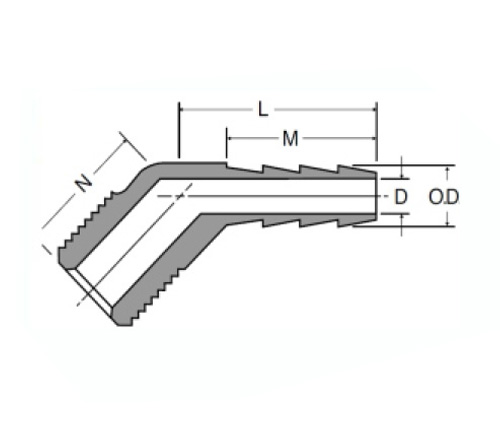

OSA#	Lensetku i.d × uros NPTF	D -d	N	M	L
139-4a	1/4 × 1/8	.187	.55	.63	.91
139-4b	1/4 × 1/4	.187	.62	.76	1.04
139-5a	5/16 ×/8	.250	.60	.83	.83
139-6a	3/8 × 1/8	.281	.66	.63	.83
139-6b	3/8 × 1/4	.281	.84	.63	.82
139-6C	3/8 × 3/8	.281	.87	.63	.93
139-8b	1/2 × 1/4	.375	.84	.63	1.00
139-8C	1/2 × 3/8	.375	.87	.68	1.00
139-8d	1/2 × 1/2	.375	.94	.68	1.15

1/8 NPT X 1/4 -letku Barb -sovitus 45 ° uroskyynärpää 139. Kytkee letkun toiseen päähän ja on toisessa NPT -urosliitin. Messinki korroosionkestävyydelle, ulottuvuus korkeissa lämpötiloissa ja matala magneettinen läpäisevyys. Käytettäväksi muovi- tai kumiletkun kanssa.

Tämä 1/8 NPT X 1/4 -letku 45 ° Uros kyynärpää on tarkoitettu letkun kytkemiseen kierteiseen putkeen kulmassa. Tämä sovitus yhdistyy letkuun toisessa päässä ja on toisessa NPT -urosliitin. Asennus yhdistyy letkuun toisessa päässä ja on toisessa NPT -urosliitin. Messinki korroosionkestävyydelle, ulottuvuus korkeissa lämpötiloissa ja matala magneettinen läpäisevyys.

1/8 "NPT X 1/4" -letku, joka sopii 45 °: n uros kyynärpäähän, on sovitus, joka yhdistyy letkuun toiseen päähän ja jolla on NPT -urosliitin toisessa. Valmistettu messingistä korroosionkestävyyden, ulottuvuuden korkeissa lämpötiloissa ja matala magneettinen läpäisevyys, tämä sovitus liittyy letkuun toiseen päähän ja on toisessa NPT -urosliitin.
