Kuinka valita kuparikortin holkkiputken liitos

Kello 1
Kuparilaitetyypin funktiota päätelaitteen liitoksen kautta käytetään pääasiassa instrumenttilaitteiden kytkemiseen ja putkilinjan mittaamiseen. On olemassa monia tyyppejä kuparilaitetyyppisiä suorat päätelaitteen liitokset. Putken ulomman halkaisija D0 on: φ6 mm, φ8mm, φ10 mm, φ12 mm jne. Kankavaatimukset ovat: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, zg1/2 ″, zg1/4 ″, jne.

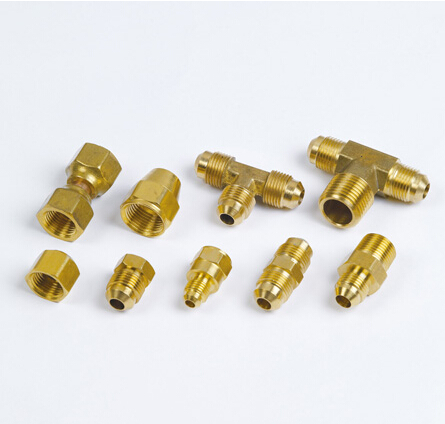

Kuparikortin holkkityypin ulkonäkö rakenne liittimen liitoksen läpi on esitetty kuvassa 1. Prosessointimateriaali on H62 (kromipinnoitettu pinta). Nimellispaine on 1,0 mPa ja käyttölämpötila on enintään 150 ° C (nylonputken käyttölämpötila on normaali lämpötila).

Levityksen laajuus: kupariputki, muoviputki, nylonputki.

Erityistä huomiota olisi kiinnitettävä: Lähdeventtiilin ja laitteiden ja putkilinjan välinen yhteys ei saa ottaa kompression sovittamista. Tämä johtuu siitä, että lähdeventtiilin, laitteiden ja putkilinjan välinen yhteys on kriittinen osa, ja tässä olevaa holkin tyyppistä niveliä ei ole varmistamaan yhteyden laadun ja helpottamaan huoltoa ja korjausta. Kokemuksen mukaan todellisen käytön aikana tämän liitoksen prosessointilaatu ja putken koon on oltava erittäin tiukka, muuten nivel vuotaa riittämättömän tiivistyksen vuoksi.

14. Copper Ferrule -tyyppi Suora keskimmäinen nivel

Kuparilähteen tyyppistä suoraa läpimurtoliitosta käytetään ilmanlähteen, signaaliputkilinjan ja ilmalähteen ja signaaliputken kytkemiseen. On olemassa monia tyyppejä kuparilaitetyyppisiä suoria keskimmäisiä liitoksia, ja putken ulomman halkaisija D0 on: φ6 mm, φ8 mm, φ10 mm, φ12 mm jne. Kuva 2 näyttää kuparikortiholkkityypin ulkonäkörakenteen keskimmäisen nivelen läpi. Prosessointimateriaali on H62 (kromattu pinta). Nimellispaine on 1,0MPa ja käyttölämpötila on enintään 150 ℃ (nylonputken käyttölämpötila on normaali lämpötila). Levityksen laajuus: kupariputki, muoviputki, nylonputki.

Erityistä huomiota olisi kiinnitettävä: Lähdeventtiilin ja laitteiden ja putkilinjan välinen yhteys ei saa ottaa kompression sovittamista. Tämä johtuu siitä, että lähdeventtiilin, laitteen ja putkilinjan välinen yhteys on avainosa, ja holholetyyppisen putken liiton puuttuminen on hyödyllistä yhteyden laadun varmistamiseksi ja kunnossapidon ja korjaamisen helpottamiseksi. Kokemuksen mukaan todellisessa käytössä tämän nivelen prosessointilaatu ja putken koon on oltava erittäin tiukka, muuten nivel suljetaan tiukasti ja vuotavat.
